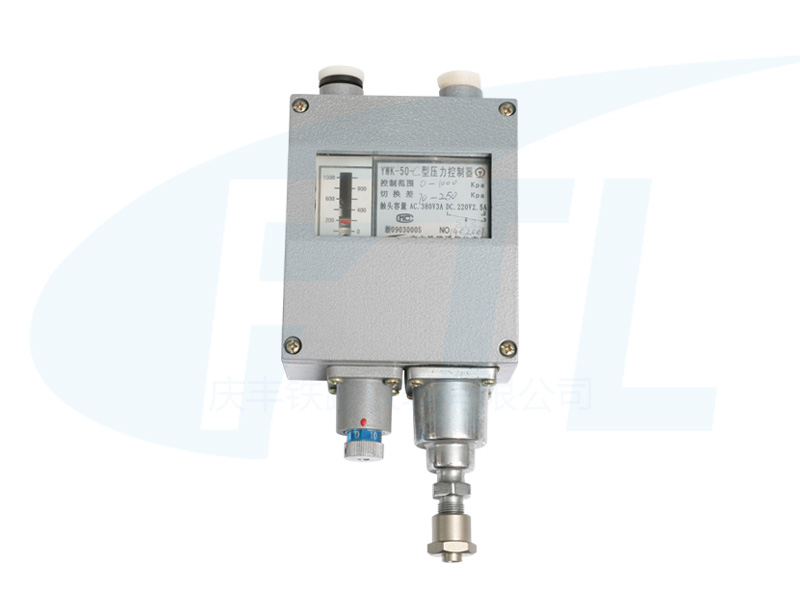

WYK-50-C壓力控制器

壓力控制器是隨著壓力變化而工作狀態的單刀雙擲型電開關，與各種執行機構配合可以實現對過程進行二位式調節。

產品詳情

主要技術指標

l介質溫度：-40~+60℃；

l觸頭容量：380V 3A AC；220V 2.5A AC；

l壽命：10萬次；

l安裝位置：垂直(傾斜±22.5°以內可以正常工作)；

l環境溫度：-25~55℃；

l防護等級：YWK-50-C型符合GB4208-84中IPX4；

四、常規典型產品規格一覽表：(單位：MPa)

控制范圍	最小切換差	最大切換差	重復誤差	設定值誤差
0~0.2	0.01	0.08	0.012	0.008
0~0.3	0.025	0.1	0.016	0.012
0~0.5	0.03	0.1	0.016	0.020
0~0.8	0.07	0.25	0.03	0.032
0~1.0	0.07	0.25	0.04	0.04
0~1.5	0.1	0.28	0.05	0.06
0~2.0	0.12	0.3	0.07	0.08
0~3.0	0.15	0.5	0.1	0.12
0~4.0	0.25	0.6	0.14	0.16

五、安裝、調整與使用：

打開表蓋，將控制器垂直安裝在船壁或儀表盤上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。

取下鎖緊螺母，旋動調節桿，使指針指在所需控制的壓力值上，擰緊鎖緊螺母。

旋動切換差旋鈕，以獲取需要的切換差。

導壓管：旋下接頭，將?6金屬導壓管一端錫焊于套筒上，旋緊接頭，使連接管密封，將被控介質經導壓管通入波紋管室。

復查安裝是否妥切，裝好表蓋，接通電源。工具控制器使用情況，應作定期校對。

制造廠對產品質量實行三包，自出廠日期起的18個月內，凡在遵守保管和使用規則下，應能保證正常使用。否則，負責修理或更換零件。

五、外形及安裝尺寸見封面：(單位:mm)

六、注意事項：

切換差旋鈕上數字僅表示切換差值的大小程度，而非實際值，實際值應由標準表讀取。指針指示值系降壓引起切換時的壓力值。欲控制壓力不超過某一給定壓力值時，指針應調在比給定值低一個切換差值的位置。調整后，不要再旋動切換差旋鈕。

欲控制壓力不超過某一給定壓力范圍時，應先調下限設定值(將指針調在該壓力值上)，然后調上限設定值(調整切換差旋鈕，使壓力上升至該壓力值時開關切換)。

規格表中給出的切換差可調范圍是指保證提供的最小調整范圍，實際情況可能比規格表中的值略大。

七、選型及調整示例：

如需控制一臺壓縮機的輸出壓力，使之保持在0.5~0.6MPa的范圍內，則應選取0~0.8MPa規格的壓力控制器，用導線聯至壓縮機電機之電源控制回路，將被控氣體導入波紋管室。旋動調節桿，使指針指示下限0.5MPa，通電開機并升壓，反復調整切換差旋鈕，使之達到0.6MPa時控制器切換為止。
