ZDZ1-HXD3C多功能狀態模塊

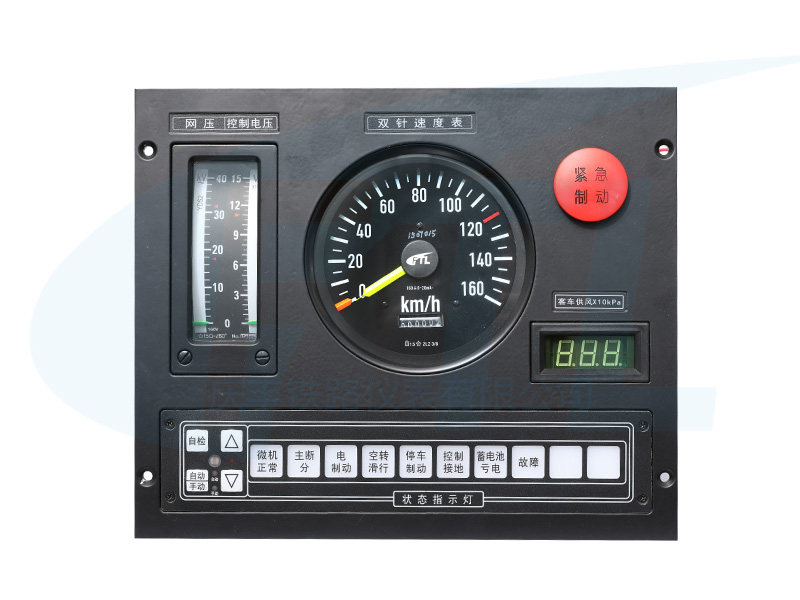

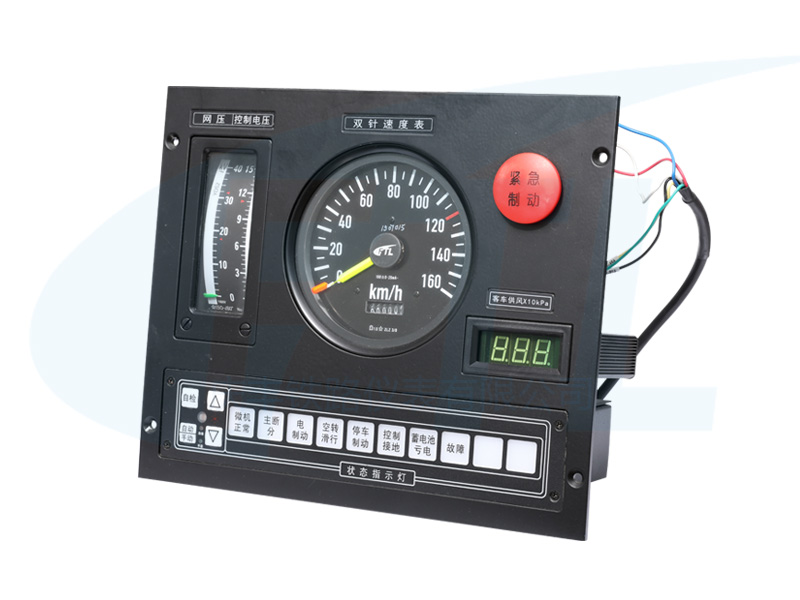

多功能狀態儀表組合模塊是由機車雙針速度表、電測量雙針儀表、狀態盒等其它組成，采用模塊式結構，安裝于機車的操縱臺上,是專門用來向司機表達列車運行參數、設備運轉狀態以及相關信息的裝置。
產品詳情
技術參數：
組合模塊的技術條件是由機車雙針速度表技術條件、機車電測量機車雙針儀表技術條件、狀態指示燈技術條件三部分組成。
1.機車雙針速度表技術參數
機車雙針速度表采用磁電系或步進電機式指針儀表。
a) 量 程： 0～160km/h
b) 輸入信號： 0～20mA
c) 準確度： 不低于1.5級
d) 使用環境： -25℃～+50℃；相對濕度不大于95％
e) 外磁場影響： 0.4kA/m
f) 振 動： 10m/s2
g) 沖 擊: 30m/s2
h) 照明電壓： DC 24V±20％、110V±20％
i) 防護性能： 防塵
機車電測量雙針儀表的技術參數
a) 準確度： 15級 2.5級(配傳感器的二次儀表)
b) 使用環境： -25℃～+50℃；相對濕度不大于95％
c) 阻 尼： 不大于4秒
d) 外磁場影響：0.4kA/m
e) 振 動: 10m/s2
f) 沖 擊： 30m/s2
g) 照明電壓： DC 24V±20％、DC110V±20％
h) 防護性能： 防塵
狀態指示燈的主要技術參數
a) 最大發光強度：不小于8 mcd
b)輸入電壓： DC 110V±20％
c)使用環境：-25℃～+50℃，相對濕度不大于95%
d)耐 壓： 2000V/min
e)振 動： 10m/s2
f) 沖 擊： 30m/s2
